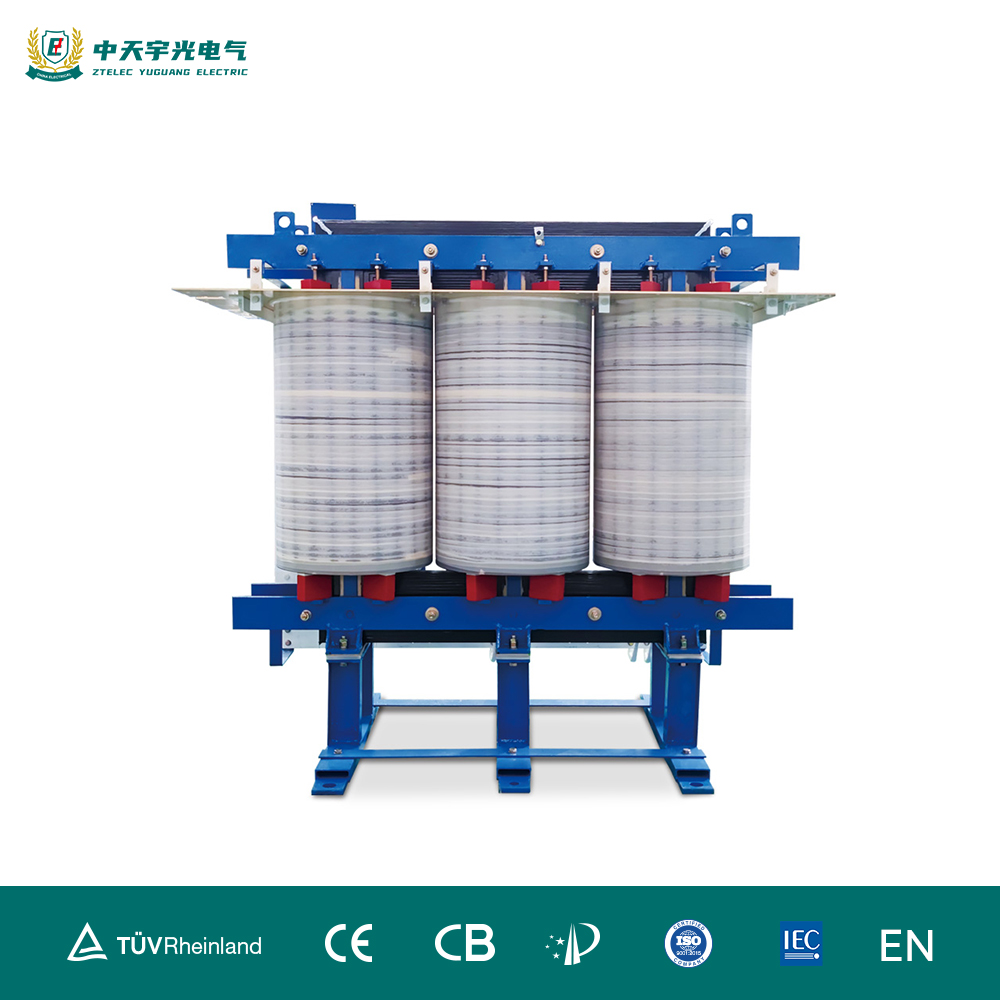

ZS series 1250kva cambio de fase rectificador transformador
09-12 2025 | By:
En el campo de la electricidad industrial, los transformadores rectificadores de cambio de fase desempeñan un papel crucial en la conversión de energía eléctrica, garantizando el suministro estable y eficiente de energía para diversos procesos productivos. Como un fabricante líder en equipos eléctricos, ZTELEC YUGUANG ha desarrollado la serie de transformadores rectificadores de cambio de fase ZS, entre los cuales el modelo ZS series 1250kVA cambio de fase rectificador transformador se destaca por su alto rendimiento, fiabilidad y adaptabilidad a múltiples escenarios industriales. En este artículo, exploraremos en detalle las especificaciones comunes de la serie ZS, centrándonos en las características del modelo 4250kVA, sus aplicaciones típicas y las ventajas del fabricante ZTELEC YUGUANG.
-
- Phase-Shifting Rectifier Adjustable Voltage Transformer
-
- Phase-Shifting Rectifier Adjustable Voltage Transformer
-
- Phase-shift Rectifier Transformer
-
- Three Phase Five Limb Rectifier Transformer
-
- Cast Resin Phase Shifting Transformer
1. Introducción General de la Serie de Transformadores Rectificadores de Cambio de Fase ZS de ZTELEC YUGUANG
La serie ZS de transformadores rectificadores de cambio de fase, diseñada y producida por ZTELEC YUGUANG, es un equipo eléctrico especializado para sistemas de rectificación. Su principal función es ajustar la fase de la corriente alterna (CA) de entrada, reducir la distorsión armónica y suministrar una corriente continua (CC) estable a los equipos de carga. Esta serie cuenta con una amplia gama de potencias, desde 50kVA hasta 10.000kVA, adaptándose a las necesidades de diferentes industrias.
Todos los transformadores de la serie ZS cumplen con estándares internacionales como IEC, IEEE y GB, garantizando su calidad y seguridad en entornos operativos exigentes. Además, ZTELEC YUGUANG integra tecnologías avanzadas en el diseño, como el uso de materiales magnéticos de alta permeabilidad y bobinas de cobre de alta conductividad, lo que permite mejorar el rendimiento energético y reducir las pérdidas de energía.
2. Especificaciones Comunes de la Serie ZS: Modelos Populares y Parámetros Básicos
Antes de profundizar en el modelo 1250kVA, es importante conocer las especificaciones comunes de la serie ZS, ya que estas características son compartidas por la mayoría de los modelos y son fundamentales para entender su funcionamiento.
2.1 Modelos Populares de la Serie ZS
Además del ZS 1250kVA, ZTELEC YUGUANG ofrece otros modelos populares en la serie ZS, como:
- ZS 1000kVA: Ideal para aplicaciones de baja y media potencia, como equipos de electroplaca y pequeños motores de CC.
- ZS 2500kVA: Adecuado para industrias de procesamiento de metales, como la fabricación de acero inoxidable.
- ZS 6300kVA: Diseñado para sistemas de alta potencia, como plantas de tratamiento de agua y centrales solares fotovoltaicas.
ZT(P)SFG(H) series Phase-Shift Rectifier Transformer–ZTELEC
2.2 Parámetros Básicos Comunes
Los transformadores de la serie ZS comparten los siguientes parámetros clave, que garantizan su compatibilidad y rendimiento:
- Tensión de entrada: Generalmente 10kV, 20kV o 35kV (ajustable según las necesidades del cliente), adaptándose a los sistemas eléctricos industriales comunes.
- Tensión de salida: Varía según el tipo de rectificación (por ejemplo, 220V DC, 480V DC o 750V DC), para satisfacer las demandas de diferentes equipos de carga.
- Frecuencia: 50Hz o 60Hz, compatible con los estándares eléctricos de países de todo el mundo.
- Grado de protección: IP20 o IP23, protegiendo el equipo contra la entrada de objetos sólidos y polvo (IP20) o incluso contra salpicaduras de agua (IP23), ideal para entornos interiores y exteriores controlados.
- Rendimiento: Superior al 98% en condiciones de carga nominal, lo que significa que las pérdidas de energía son mínimas, contribuyendo a la eficiencia energética de la planta.
- Tipo de refrigeración: Aire forzado (AN) o aceite forzado (ON), dependiendo de la potencia y el entorno de operación. Los modelos de baja potencia suelen usar refrigeración por aire, mientras que los de alta potencia (como el 1250kVA) suelen optar por refrigeración por aceite para garantizar un enfriamiento eficiente.
3. Detalles del Modelo ZS Series 1250kVA Cambio de Fase Rectificador Transformador
El ZS series 1250kVA cambio de fase rectificador transformador es uno de los modelos más demandados de ZTELEC YUGUANG, especialmente en industrias que requieren una potencia media-alta y una salida de CC estable. A continuación, exploraremos sus especificaciones técnicas detalladas, ventajas de diseño y aplicaciones específicas.
3.1 Especificaciones Técnicas del ZS 1250kVA
- Potencia nominal: 1250kVA, lo que lo hace suitable para cargas que requieren una suministro de energía constante y de alta potencia.
- Tensión de entrada: 10kV / 20kV (opcional), compatible con los sistemas eléctricos de la mayoría de las industrias manufactureras.
- Tensión de salida: 690V DC (ajustable entre 600V DC y 750V DC según las necesidades del cliente), ideal para alimentar motores de CC de gran tamaño y equipos de electrolysis.
- Número de fases: 3 fases (entrada CA) y salida CC de múltiples pulsos (generalmente 12 pulsos o 24 pulsos), lo que reduce la distorsión armónica a menos del 5% (cumpliendo con el estándar IEEE 519), protegiendo la red eléctrica y los equipos conectados.
- Pérdidas de carga: Pérdidas de hierro ≤ 3.5kW y pérdidas de cobre ≤ 18kW en carga nominal, lo que garantiza un rendimiento energético superior al 98.5%, reduciendo los costos de energía a largo plazo.
- Tipo de refrigeración: Refrigeración por aceite natural (ONAN) o refrigeración por aceite forzado con aire (OFAF). La opción OFAF es recomendada para entornos con temperaturas altas, ya que permite un enfriamiento más eficiente y mantiene la temperatura del equipo dentro de los límites seguros.
- Peso y dimensiones: Peso aproximado de 8.500kg, dimensiones (L x A x H) de 2.800mm x 1.600mm x 2.200mm. ZTELEC YUGUANG ofrece servicios de personalización de dimensiones para adaptarse a los espacios limitados de las plantas.
- Durabilidad: Diseño para un servicio de 25 años, con aislamiento de clase H (resistente a temperaturas de hasta 180°C) y protección contra corrosión (pintura epóxica de alta resistencia), adecuado para entornos con humedad o polvo.
Three Phase Five Limb Rectifier Transformer
3.2 Ventajas de Diseño del ZS 1250kVA
El modelo ZS 4250kVA incorpora varias innovaciones de diseño de ZTELEC YUGUANG, que lo diferencian de otros transformadores del mercado:
- Reducción de armónicos: El diseño de múltiples pulsos (12 o 24 pulsos) y el uso de inductores de filtrado integrados reducen la distorsión armónica, evitando daños en los equipos sensibles (como controladores de frecuencia) y cumpliendo con las regulaciones ambientales de energía.
- Protección integral: Incluye dispositivos de protección como termómetros de aceite, sensores de temperatura de bobina, relés de sobrecarga y válvulas de seguridad, que monitorean en tiempo real el estado del equipo y desconectan automáticamente en caso de fallos (como sobrecalentamiento o cortocircuito), garantizando la seguridad operativa.
- Mantenimiento sencillo: El diseño modular permite acceder fácilmente a las partes internas (bobinas, núcleo magnético) para inspecciones y mantenimiento, reduciendo el tiempo de inactividad de la planta. Además, ZTELEC YUGUANG proporciona manuales de mantenimiento detallados y servicios técnicos postventa.
- Eficiencia energética: Al usar materiales de alta calidad (como cobre de alta pureza y acero silícico de baja pérdida), el ZS 1250kVA logra un alto rendimiento energético, lo que reduce los costos de operación y contribuye a la sostenibilidad environmental.
Cast Resin Phase Shifting Transformer
4. Aplicaciones del ZS Series 1250kVA Cambio de Fase Rectificador Transformador
El ZS series 4250kVA cambio de fase rectificador transformador es ampliamente utilizado en industrias que requieren una conversión eficiente de CA a CC y un suministro de energía estable. A continuación, presentamos las aplicaciones más comunes:
4.1 Industria de Electrólisis y Electroquímica
En procesos como la producción de aluminio, cobre o cloro, se requiere una gran cantidad de corriente DC estable para la reacción electroquímica. El ZS 4250kVA suministra la tensión y corriente necesarias, garantizando una producción uniforme y reduciendo los defectos en los productos. Por ejemplo, en las plantas de electrolysis de aluminio, el transformador se conecta a células de electrolysis y mantiene una corriente DC constante, lo que mejora la eficiencia de la producción.
4.2 Industria de Procesamiento de Metales
En la fabricación de acero inoxidable, el tratamiento térmico y la galvanoplastia requieren equipos de alta potencia que funcionen con CC. El ZS 4250kVA proporciona la energía necesaria para hornos de calor induction y líneas de galvanoplastia, garantizando un procesamiento de metales de alta calidad y una larga vida útil de los equipos.
4.3 Sistemas de Alimentación de Motores de CC
Los motores de CC de gran tamaño (usados en máquinas herramientas pesadas, vehículos ferroviarios o equipos de extracción minera) necesitan una alimentación DC estable para funcionar de manera eficiente. El ZS 4250kVA convierte la CA de la red eléctrica en DC de alta calidad, reduciendo las fluctuaciones de tensión y mejorando el rendimiento de los motores.
4.4 Plantas de Tratamiento de Agua y Desinfección
En las plantas de tratamiento de agua, los sistemas de desinfección por ozono o cloro requieren una fuente de energía DC estable para generar los gases desinfectantes. El ZS 4250kVA suministra la energía necesaria para estos sistemas, garantizando un tratamiento de agua eficiente y cumpliendo con los estándares de calidad del agua potable.
4.5 Proyectos de Energía Renovable
En centrales solares fotovoltaicas o eólicas, a veces es necesario convertir la energía DC generada en AC para inyectarla en la red, pero en algunos casos (como sistemas de almacenamiento de energía), se requiere convertir AC a DC. El ZS 4250kVA se usa en estos sistemas para garantizar una conversión eficiente y un almacenamiento seguro de energía.
Multi-winding phase-shifting rectifier transformer
5. Por Qué Elegir el ZS Series 4250kVA de ZTELEC YUGUANG?
ZTELEC YUGUANG es un fabricante con más de 20 años de experiencia en el diseño y producción de equipos eléctricos, especializado en transformadores, interruptores y sistemas de distribución de energía. Al elegir el ZS series 4250kVA de ZTELEC YUGUANG, los clientes obtienen las siguientes ventajas:
5.1 Calidad Certificada
Todos los transformadores de ZTELEC YUGUANG pasan por rigurosas pruebas de calidad, incluyendo pruebas de aislamiento, pruebas de sobrecarga, pruebas de temperatura y pruebas de resistencia a cortocircuitos. La empresa cuenta con certificaciones como ISO9001, ISO14001 y OHSAS18001, garantizando que sus productos cumplan con los más altos estándares internacionales.
5.2 Personalización Flexibles
ZTELEC YUGUANG ofrece servicios de personalización de acuerdo con las necesidades específicas del cliente. Por ejemplo, se puede ajustar la tensión de entrada/salida, el tipo de refrigeración, el grado de protección o las dimensiones del equipo para adaptarse a los requisitos de la planta. El equipo de ingenieros de ZTELEC YUGUANG trabaja closely con los clientes para diseñar soluciones personalizadas que maximicen la eficiencia y la rentabilidad.
5.3 Servicio Postventa Completo
ZTELEC YUGUANG proporciona un servicio postventa integral, incluyendo instalación on-site, capacitación de personal operativo, mantenimiento regular y reparación rápida. La empresa tiene sedes y centros de servicio en más de 30 países, lo que garantiza una respuesta rápida a las necesidades de los clientes en todo el mundo. Además, ofrece una garantía de 5 años para el ZS series 4250kVA, lo que reduce el riesgo de inversión para los clientes.
5.4 Innovación Tecnológica
ZTELEC YUGUANG invierte constantemente en investigación y desarrollo (R&D), con un equipo de ingenieros especializados en nuevas tecnologías de transformadores. En el modelo ZS 4250kVA, se han integrado innovaciones como el diseño de núcleo magnético de bajo ruido (ruido ≤ 65dB en carga nominal) y el sistema de monitoreo inteligente (que permite controlar el estado del equipo a través de una aplicación móvil o software de escritorio), lo que mejora la experiencia del usuario y la fiabilidad del equipo.
| Type | Ratedcapacity(kVA) | Qtyof secwindings | Shortcircuit impedance(%) | Dimension (L×WxH,mm) | Totalweight(kg) |
| ZT(P)SFG(H)-250/6 | 250 | 9 12 15 18 21 | 6-9% | 1300×880×1440 | 970 |
| ZT(P)SFG(H)-315/6 | 315 | 1300×880×1440 | 1110 | ||
| ZT(P)SFG(H)-400/6 | 400 | 1360×880×1450 | 1200 | ||
| ZT(P)SFG(H)-500/6 | 500 | 1360×960×1490 | 1380 | ||
| ZT(P)SFG(H)-630/6 | 630 | 1360×960×1500 | 1530 | ||
| ZT(P)SFG(H)-710/6 | 710 | 1440×960×1500 | 1680 | ||
| ZT(P)SFG(H)-800/6 | 800 | 1480×960×1520 | 1790 | ||
| ZT(P)SFG(H)-900/6 | 900 | 1480×960×1540 | 1940 | ||
| ZT(P)SFG(H)-1000/6 | 1000 | 1500×960×1550 | 2110 | ||
| ZT(P)SFG(H)-1120/6 | 1120 | 1550×960×1580 | 2190 | ||
| ZT(P)SFG(H)-1250/6 | 1250 | 1580×960×1630 | 2440 | ||
| ZT(P)SFG(H)-1400/6 | 1400 | 1610×1020×1630 | 2610 | ||
| ZT(P)SFG(H)-1600/6 | 1600 | 1660×1020×1680 | 2890 | ||
| ZT(P)SFG(H)-1800/6 | 1800 | 1650×1020×1740 | 3060 | ||
| ZT(P)SFG(H)-2000/6 | 2000 | 1680×1020×1800 | 3420 | ||
| ZT(P)SFG(H)-2250/6 | 2250 | 1720×1020×1840 | 3810 | ||
| ZT(P)SFG(H)-2500/6 | 2500 | 1760×1020×1860 | 4120 | ||
| ZT(P)SFG(H)-2800/6 | 2800 | 1800×1020×1860 | 4490 | ||
| ZT(P)SFG(H)-3000/6 | 3000 | 1820×1120×1860 | 4840 | ||
| ZT(P)SFG(H)-3150/6 | 3150 | 1860×1120×1900 | 5200 | ||
| ZT(P)SFG(H)-3500/6 | 3500 | 1900×1120×1940 | 5620 | ||
| ZT(P)SFG(H)-3750/6 | 3750 | 1960×1120×2050 | 5810 | ||
| ZT(P)SFG(H)-4000/6 | 4000 | 1990×1200×2050 | 6210 | ||
| ZT(P)SFG(H)-4500/6 | 4500 | 2070×1200×2100 | 6910 | ||
| ZT(P)SFG(H)-5000/6 | 5000 | 2150×1200×2100 | 7440 | ||
| ZT(P)SFG(H)-6300/6 | 6300 | 2200×1300×2140 | 8860 | ||
| ZT(P)SFG(H)-8000/6 | 8000 | 2200×1300×2200 | 9670 |
| Type | Ratedcapacity(kVA) | Qtyof secwindings | Shortcircuit impedance(% ) | Dimension(LxWxH,mm ) | Total weight(kg) |
| ZT(P)SFG(H)-315/10 | 315 | 15 18 21 24 27 30 36 | 6-9% | 1380×920×1450 | 1090 |
| ZT(P)SFG(H)-400/10 | 400 | 1380×920×1490 | 1250 | ||
| ZT(P)SFG(H)-500/10 | 500 | 1420×960×1520 | 1410 | ||
| ZT(P)SFG(H)-630/10 | 630 | 1450×960×1550 | 1640 | ||
| ZT(P)SFG(H)-710/10 | 710 | 1480×960×1580 | 1780 | ||
| ZT(P)SFG(H)-800/10 | 800 | 1530×960×1620 | 1860 | ||
| ZT(P)SFG(H)-900/10 | 900 | 1580×960×1640 | 2050 | ||
| ZT(P)SFG(H)-1000/10 | 1000 | 1640×960×1660 | 2250 | ||
| ZT(P)SFG(H)-1120/10 | 1120 | 1640×1020×1680 | 2300 | ||
| ZT(P)SFG(H)-1250/10 | 1250 | 1680×1020×1720 | 2470 | ||
| ZT(P)SFG(H)-1400/10 | 1400 | 1700×1020×1760 | 2810 | ||
| ZT(P)SFG(H)-1600/10 | 1600 | 1780x1020x1800 | 3040 | ||
| ZT(P)SFG(H)-1800/10 | 1800 | 1780×1020×1820 | 3360 | ||
| ZT(P)SFG(H)-2000/10 | 2000 | 1780×1020×1860 | 3690 | ||
| ZT(P)SFG(H)-2250/10 | 2250 | 1780×1020×1900 | 4170 | ||
| ZT(P)SFG(H)-2500/10 | 2500 | 1800×1020×1900 | 4410 | ||
| ZT(P)SFG(H)-2800/10 | 2800 | 1840×1120×1950 | 4720 | ||
| ZT(P)SFG(H)-3000/10 | 3000 | 1880×1120×1950 | 5020 | ||
| ZT(P)SFG(H)-3150/10 | 3150 | 1920×1120×2000 | 5400 | ||
| ZT(P)SFG(H)-3500/10 | 3500 | 1980×1120×2050 | 5400 | ||
| ZT(P)SFG(H)-3750/10 | 3750 | 2010×1200×2050 | 5900 | ||
| ZT(P)SFG(H)-4000/10 | 4000 | 2060×1200×2080 | 6360 | ||
| ZT(P)SFG(H)-4500/10 | 4500 | 2120×1200×2100 | 6960 | ||
| ZT(P)SFG(H)-5000/10 | 5000 | 2200×1200×2150 | 7440 | ||
| ZT(P)SFG(H)-6300/10 | 6300 | 2250×1300×2150 | 8950 | ||
| ZT(P)SFG(H)-8000/10 | 8000 | 2250×1350×2250 | 10900 |
Conclusión
El ZS series 4250kVA cambio de fase rectificador transformador de ZTELEC YUGUANG es un equipo eléctrico de alta calidad, diseñado para satisfacer las demandas de potencia media-alta en diversas industrias. Con sus especificaciones técnicas avanzadas, diseño eficiente y aplicaciones versátiles, este transformador garantiza un suministro de energía DC estable, reduce las pérdidas de energía y cumple con los estándares internacionales de calidad y seguridad.
Al elegir ZTELEC YUGUANG como fabricante, los clientes no solo obtienen un producto de alta calidad, sino también servicios de personalización, mantenimiento y soporte técnico completo. Si buscas un transformador rectificador de cambio de fase confiable y eficiente para tu negocio, el ZS 4250kVA de ZTELEC YUGUANG es la elección ideal.
Para más información sobre el ZS series 4250kVA o otras series de transformadores de ZTELEC YUGUANG, visita el sitio web oficial de la empresa o contacta con el equipo de ventas para recibir una cotización personalizada.
