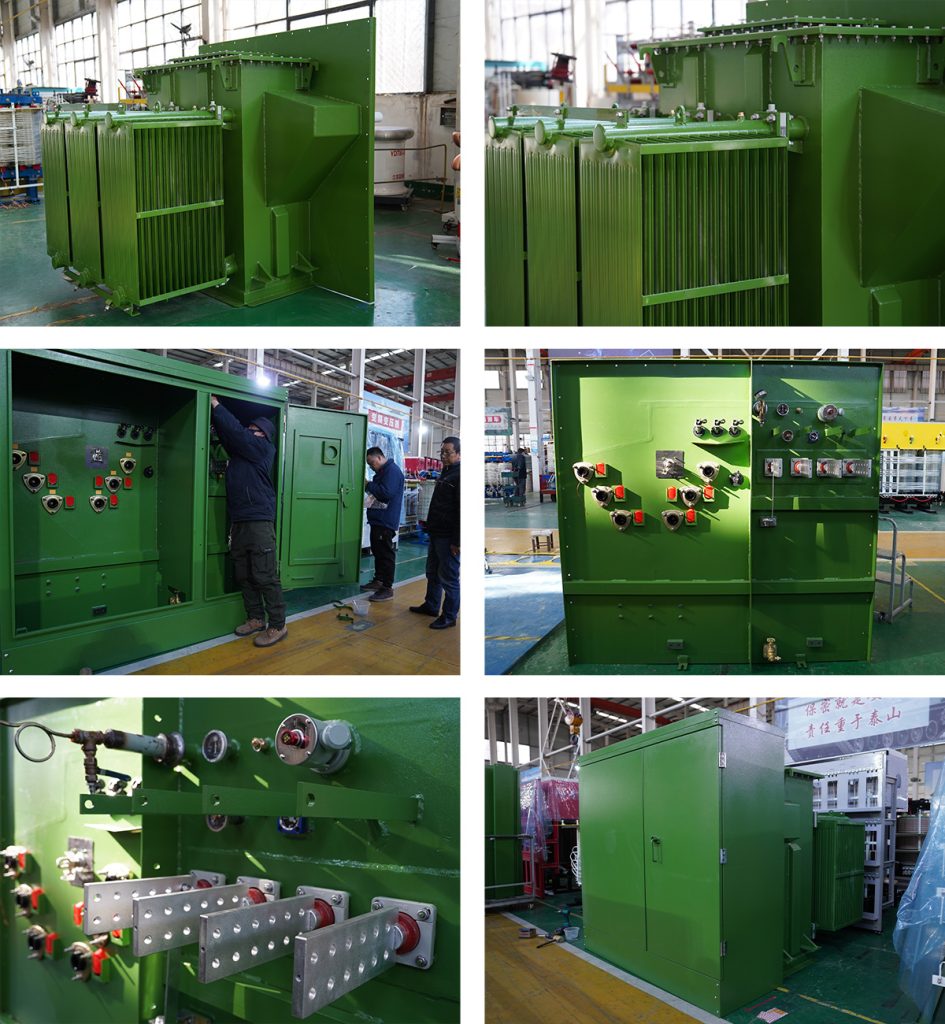

Transformador de Distribución Montado en Base Trifásico 3750 KVA 12470V a 480V
09-23 2025 | By:
En el sector de la energía eléctrica, la eficiencia, seguridad y cumplimiento normativo son pilares fundamentales para garantizar un suministro estable. El transformador de distribución montado en base (pad-mounted) trifásico 3750 KVA con entrada de 12470V y salida de 480V se ha convertido en una solución esencial para industrias, zonas comerciales y proyectos de infraestructura que requieren una transformación de energía confiable. Como fabricante líder, ZTELEC Yuguang diseña y produce este equipo cumpliendo con las rigurosas normas ANSI, IEEE y DOE 2016, combinando tecnología avanzada y calidad superior para satisfacer las demandas del mercado global.
1. ¿Por qué elegir el transformador 3750 KVA 12470V a 480V de ZTELEC Yuguang?
El transformador montado en base trifásico 3750 KVA de ZTELEC Yuguang está diseñado para resolver los retos de distribución de energía en entornos exigentes. Su entrada de 12470V (voltaje de red media) y salida de 480V (voltaje de uso industrial/comercial) lo hace ideal para:
- Fábricas y plantas industriales (procesos de producción que requieren voltaje estable).
- Zonas comerciales grandes (centros comerciales, oficinas corporativas).
- Proyectos de infraestructura (carreteras, aeropuertos, centros de datos).
- Redes eléctricas de distribución urbana y suburbanas.
A diferencia de otros fabricantes, ZTELEC Yuguang integra en cada unidad:
- Eficiencia energética superior: Cumplimiento con la norma DOE 2016, que establece límites estrictos de pérdidas de energía, reduciendo costos operativos a largo plazo.
- Seguridad maximizada: Diseño según ANSI C57.12.20 (norma para transformadores montados en base) y IEEE 1585 (normas para aislamiento y protección), minimizando riesgos de fallos eléctricos.
- Durabilidad en entornos externos: Carcasa de acero galvanizado con protección IP54 (resistente a polvo, agua lluvia y temperaturas extremas, de -40°C a 50°C).
2. Especificaciones técnicas detalladas (cumplimiento ANSI IEEE)
ZTELEC Yuguang garantiza que cada transformador 3750 KVA cumple con las especificaciones técnicas exigidas por las normas internacionales, lo que garantiza su compatibilidad con redes eléctricas globales (especialmente en mercados como EE.UU., Canadá y América Latina). A continuación, los parámetros clave:
| Transformer Configuration: | Liquid Filled Pad Mounted |
| Transformer Feed Type: | Loop Feed |
| Phase: | Three Phase |
| Capacity: | 3.75 MVA (3750 KVA) |
| Vector Group: | YYN0 |
| Primary Voltage: | 12470GrdY/7200 |
| Secondary Voltage: | 480Y/277 |
| Frequency: | 60 Hz |
| Temperature Rise: | 65°C |
| Cooling Class: | ONAN; Self-Cooled |
| Impedance (Typical): | 5.75% |
| Efficiency Standard(s): | Meets DOE 2016 Standards, Meets ANSI/IEEE Standards |
| K-Factor Rating (Harmonic Mitigation): | K-0 |
| Winding Material: | Copper |
| Ambient Temperature Rating: | 40°C |
Además, todos los transformadores incluyen componentes de alta calidad:
- Bobinas de cobre de alta pureza (99.95%), reducen pérdidas por resistencia.
- Aceite mineral refrigerante (tipo FR3, biodegradable y no inflamable, cumpliendo con IEEE C57.142).
- Dispositivos de protección: termostato de aceite, relé de presión, válvula de expansión y medidor de nivel de aceite.
3. Cumplimiento con normas ANSI, IEEE y DOE 2016: ¿Por qué es crucial?
Para los clientes que operan en mercados regulados (como EE.UU. y países de América Latina), el cumplimiento normativo es un requisito indispensable. ZTELEC Yuguang se compromete a cumplir con las siguientes normas, garantizando la legalidad y fiabilidad del producto:
3.1 Norma ANSI C57.12.20
Esta norma de la American National Standards Institute (ANSI) establece requisitos para transformadores montados en base de hasta 34.5 kV. El producto de ZTELEC Yuguang cumple con:
- Diseño de carcasa resistente a impactos y vandalismo.
- Conexiones seguras (terminales sellados para evitar contacto accidental).
- Etiquetado claro con información técnica y advertencias de seguridad.
3.2 Norma IEEE 1585 y IEEE C57.14
La Institute of Electrical and Electronics Engineers (IEEE) define estándares para aislamiento y rendimiento:
- IEEE 1585: Especifica el aislamiento entre bobinas y carcasa, garantizando que no haya fugas de corriente incluso en entornos húmedos.
- IEEE C57.14: Regula las pruebas de calidad (prueba de aislamiento, prueba de cortocircuito, prueba de temperatura) que cada transformador pasa antes de salir de la fábrica.
3.3 Norma DOE 2016 (Eficiencia Energética)
La Department of Energy (DOE) de EE.UU. estableció límites de pérdidas de energía para transformadores a partir de 2016. El transformador 3750 KVA de ZTELEC Yuguang supera estos requisitos:
- Pérdidas en vacío: < 1.8 kW (mínimo 10% inferior al límite DOE).
- Pérdidas a plena carga: < 5.2 kW (15% inferior al límite DOE).
- Ahorro energético anual: Aprox. 30 MWh por unidad (equivalente a reducir 20 toneladas de CO₂ al año).
4. Ventajas exclusivas de ZTELEC Yuguang como fabricante
ZTELEC Yuguang no es solo un proveedor de transformadores: es un socio estratégico en soluciones de energía. Nuestras ventajas como fábrica incluyen:
4.1 Experiencia y certificaciones globales
- Más de 20 años de experiencia en diseño y producción de transformadores para mercados internacionales.
- Certificaciones UL, CSA, ISO 9001, ISO 14001 y OHSAS 18001, garantizando calidad y sostenibilidad.
- Equipo de ingenieros calificados (con certificaciones IEEE) que adaptan productos a necesidades específicas del cliente.
4.2 Producción personalizada y flexibilidad
- Capacidad de adaptar parámetros técnicos (voltaje, frecuencia, refrigeración) según el proyecto del cliente.
- Líneas de producción automatizadas (con tecnología CNC) que garantizan precisión y reducen tiempos de entrega.
- Stock de componentes clave (bobinas, aceite, carcazas) para responder a pedidos urgentes en 4-6 semanas (tiempo de entrega 30% más rápido que la media del mercado).
4.3 Servicio postventa integral
- Instalación y puesta en marcha por técnicos especializados (disponibles en América Latina, EE.UU. y Canadá).
- Garantía de 5 años (2 años más que la media del sector) que cubre fallos de fabricación y componentes.
- Mantenimiento preventivo anual (revisión de aceite, ajuste de dispositivos de protección) para prolongar la vida útil del transformador (hasta 30 años).
4.4 Compromiso con la sostenibilidad
- Proceso de producción con reducción de residuos (reutilización de materiales de empaque, tratamiento de aceite usado).
- Transformadores diseñados para ser reciclables al final de su vida útil (85% de los componentes son reciclables).
5. Casos de éxito: Transformadores ZTELEC Yuguang en el mercado
Nuestros transformadores 3750 KVA 12470V a 480V han sido implementados en proyectos destacados:
- Planta de manufactura en Texas (EE.UU.): Instalación de 10 unidades para suministrar energía a líneas de producción de automoción. Resultado: reducción de costos de energía en 18% anual y cero fallos en 3 años de operación.
- Centro comercial en México City: 5 transformadores instalados en 2022, con resistencia a temperaturas de 45°C y proteción contra vandalismo. Cumplimiento con normativas locales y ANSI.
- Proyecto de infraestructura en Colombia: 3 unidades para suministro de energía a una autopista, con diseño adaptado a climas lluviosos (IP54) y resistencia a corrientes de cortocircuito.
6. Preguntas frecuentes (FAQ)
¿El transformador es compatible con redes eléctricas de EE.UU.?
Sí, está diseñado para 60 Hz y voltaje de entrada 12470V (estándar en redes de EE.UU.), cumpliendo con ANSI C57.12.20 y DOE 2016.
¿Ofrece ZTELEC Yuguang servicio de instalación?
Sí, contamos con técnicos en EE.UU., Canadá y América Latina que realizan instalación, puesta en marcha y capacitación al personal del cliente.
¿Cuál es el tiempo de entrega para pedidos grandes?
Para pedidos de 5+ unidades, el tiempo de entrega es de 6-8 semanas. Para pedidos urgentes (1-2 unidades), podemos reducirlo a 4 semanas.
¿El transformador incluye garantía?
Sí, ofrecemos una garantía de 5 años para componentes y fabricación. Además, podemos extenderla a 7 años con un plan de mantenimiento anual.
Conclusión: Elige ZTELEC Yuguang para tu transformador 3750 KVA 12470V a 480V
Si buscas un transformador que cumpla con normativas ANSI, IEEE y DOE 2016, ofrezca eficiencia energética superior y tenga un servicio postventa confiable, ZTELEC Yuguang es tu mejor opción. Nuestra experiencia como fabricante, capacidad de personalización y compromiso con la calidad garantizan que tu proyecto de energía eléctrica sea seguro, eficiente y duradero.
Contáctanos hoy mismo para recibir una cotización personalizada, especificaciones técnicas detalladas o un asesoramiento sobre la adaptación del producto a tu necesidad. Nuestro equipo de ventas está disponible en español y inglés para atenderte.
